Contacteur à clé genre Bosch Fendt, Deutz, Hanomag, IHC, Porsche

Contacteur à clé type Bosch pour tracteurs Deutz, Fendt, Hanomag, IHC, Lanz et Porsche.
Contacteur 4 positions : 0 = arrêt, 1 = allumage, 2 = feux de position, 3= feux de croisement.

Modèle de tracteurs Deutz compatibles :
4005, 8006, D15, D25, D30, D40, D50, D55, D3005, D4006, D4007, D4505, D4506, D4507, D5006, D5206, D5207, D5506, D6006, D6007, D6206, D6207, D6507, D6806, D6807, D7006, D7206, D7207, D7506, D7807, D8006, D9006, D9009.

Modèle de tracteurs Fendt compatibles :
102S, 103, 103S, 104S, 105S, 106S, 108S, 2D, 2E, 2S, 3S, 4S, 303LS, 304LS, 305LS, 306LS, 308LS, 311LS, 600S, 610LS, 611S, 612S, F12GT, F12HL, F12HLX, F15, F17L, F17W, F220GT, G225GT, F237, F25P, F28, F2YC, F40, Farmer 102, Farmer 2, Farmer 5S, Favorit 12S, Favorit 3, FL131, FL210, FL236, FW116, FW120, FW139, FW140, FW150, FW216, FW228, FX2D.

Modèle de tracteurs Hanomag compatibles :
301, 401, 501E, Brillant 600 Rund, Brillant 601, Brillant 701, C112, C115, C218, C220, C224, Granit 500/1, Granit 500Rund, Granit 501, Perfekt 300rund, Perfekt 400rund, Perfekt 401E, R12, R16, R18, R19, R22, R24 , R25, R27, R28, R35, R35/45, R38, R40, R45, R55, R217, R324, R332, R435, R435/45, R442, R442/50, R450, R460, Robust 800, Robust 901.

Modèle de tracteurs IHC compatibles :
D212, D214, D215, D217, D219, D320, D324, D326, D430, D436, D439, D440, DED3.

Modèle de tracteurs Lanz compatibles :
35, 45, 55.

Modèle de tracteurs Porsche compatibles :
218, 219, 319, 408, 418, 419, 429, A111, A122, A133, A144, AP16, AP17, AP18, AP22, Junior 108, Junior 109, Master 318, Master 409, Standard 208, Standard 238, Super 308, Super 309, Super Export 329, T217.

Se monte en remplacement des références d'origine (OEM) : 717638R91, 0342201009.

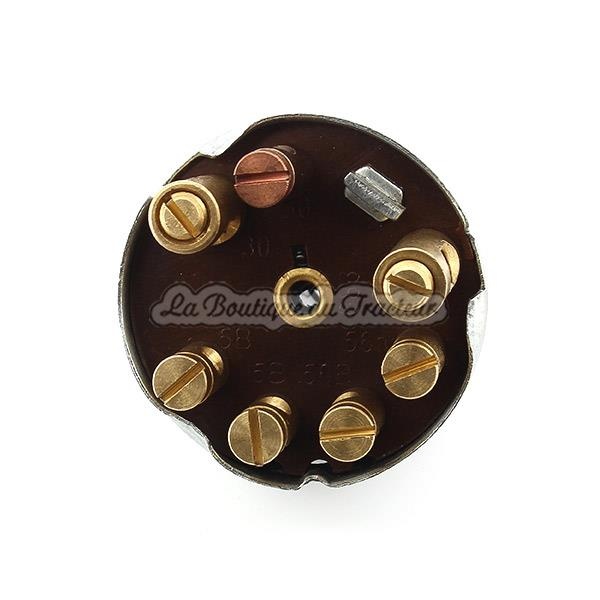

Indications de branchement (voir schéma) :
- 30 : Alimentation +12V
- 15 : Bouton démarrage (240W)
- 56a : Phares (120 W)
- 56b : Codes (120W)
- 5b : Veilleuses

Notice de branchement téléchargeable au format PDF ci-dessus.
